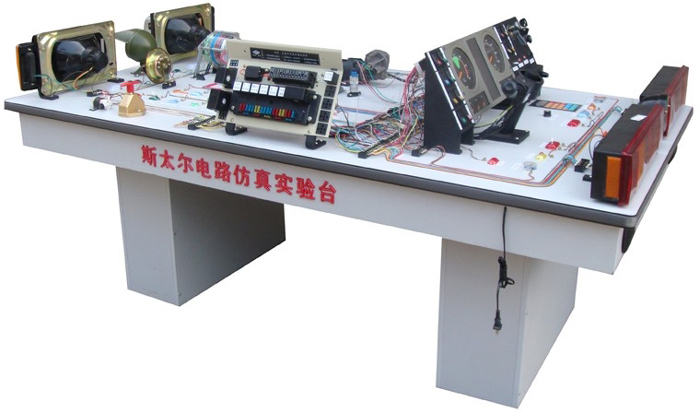

斯太爾電路仿真實驗臺

汽車仿真電路學生實習臺是配合大專院校，部隊、交通、公安系統汽車駕駛培訓、交通汽校、駕培中心、技工學校、汽修等專業的教具之用，通過專業課程的教學和本模型演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。

一、結構功能特點：
本產品為臺式結構，整體采用優質雙面板制作而成，外形美觀大方，操作方便，透明直觀，臺上所示電路系統大部分均為實物，本臺在老師的指導下，可同時供多位學生實習各類電器系統。比如，啟動點火、儀表信號、照明信號等其它系統，老師可以在實驗臺上任何部位制造故障，由學生自行排除，也可以拆掉臺上所有電器接頭，要求學生按照汽車線路圖自行安裝。
二、規格安裝說明：
外形尺寸：210×110×80cm，凈重80kg
電源：交流220V 50HZ  工作電源：直流12V
1、先將兩小柜放好至規定距離，再將臺面對準放好即可。
2、將臺上電源插頭接上220V交流電源，打開啟動開關起動，進行演示。
３、本產品設有斷線故障8例分別如下：1）空調、2）電子風扇、3）喇叭、4）鼓風機、5）雨刮、6）啟動、7）近光、8）遠光。
三、工作內容
1、啟動系統正常工作情況、故障時情況。
2、點火系統可演示點火快慢及故障情況。
3、開關系統、①組合開關：分點火啟動開關、轉向開關、雨刮開關、噴水電機開關、變光開關、停車燈開關、喇叭開關、②車燈開關、分小燈大燈、③霧燈開關：分前霧燈后霧燈④危險燈開關、其余執行器開關（用模擬開關代替）。
4、儀表系統可演示發動機轉速、時速、工作及故障情況，可顯示燃油表、水溫表、制動信號、冷卻液液位及機油壓力指示等。
5、燈光系統：可演示大燈、小燈、前后霧燈、前轉向燈、停車燈、左右轉向燈、制動燈、倒車燈、危險報警燈、牌照燈等內部照明燈。
6、清潔系統：可演示刮水電機、噴水電機。
7、空調系統：可演示鼓風機、冷凝器風扇、其中壓縮機、電磁閥、（用燈光顯示代替）冷量開關、熱敏開關、高壓開關、室溫開關、壓縮機開關、空調水溫開關（用模擬開關演示）
